瓦克HDK气相法二氧化硅是一种高度分散的、无定形并且纯度极高的二氧化硅,其制备方法是在氢氧气相火焰下,由四氯化硅高温水解而得,其原生粒子是一种内部没有孔洞的球状粒子。
原生粒子在火焰内相互作用并聚集,形成了聚集体。原生粒子的平均粒径从7nm~40nm不等,相应地比表面积为150~400m2/g。
硅氧烷和硅烷醇基团位于HDK气相法二氧化硅微粒的表面。后者的存在使得未经处理的HDK气相法二氧化硅有亲水性,图1中表示了亲水性HDK气相法二氧化硅的表面基团。

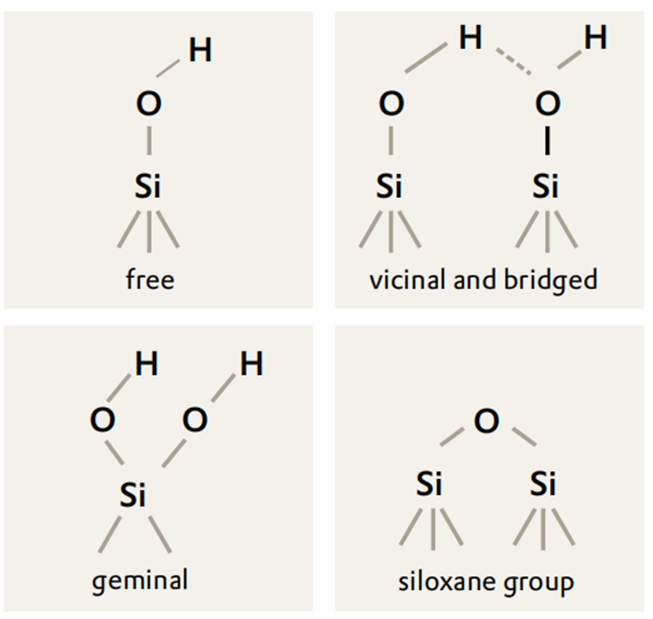

图1.亲水型气相二氧化硅中表面硅羟基的几种存在方式
类型 |
型号 |
比表(改性类型) /m2/g |
特点 |
亲水 |
N20ST |
200 |
高性价比,降本推荐 |
N20 |
200 |
经典款 |
|
V15 |
150 |
易分散 |
|

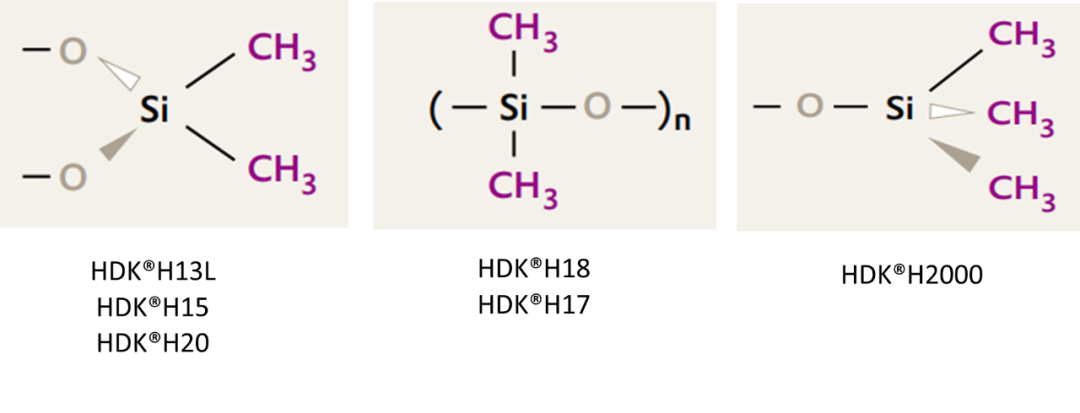

疏水 |
H18 |
120(聚二甲基硅氧烷) |
疏水度高,高性能推荐 |
H17 |
90(聚二甲基硅氧烷) |
兼具疏水和分散 |
|
H15 |
120(二甲基二氯硅烷) |
易分散,性价比高 |
体系 |
选型 |
添加量% |
作用 |
分散设备 |
环氧 |
N20 T40 H18 |
1-10 1-10 1-8 |
放流挂,触变性,防沉 |
高速分散机,行星搅拌机 |
聚氨酯 |
N20 H13L H20 H18 |
1-6 1-6 1-6 1-5 |
放流挂,触变性,防沉 |
高速分散机,行星搅拌机 |
MS/SMP/SP |
H20 H18 |
1-6 1-6 |
请输入搜索关键字
确定
