传统的建筑施工现场是一个让人退避三舍的地方，灰尘蔽日的工地现场，噪音废料的双重污染。随着人们环保意识的增强，以及中国工业化的迅速发展，传统的建筑施工技术已逐渐无法满足国内市场的需要，而来自欧洲、日本的先进建筑理念——装配式建筑开始走进国人的视线。瓦克杂化低模量密封胶可为装配式建筑提供专业的粘接密封解决方案。

那么，先来科普一下，什么是装配式建筑？

装配式建筑又叫工业化住宅，工业化建筑；是以工厂化生产的预制混凝土构件为主，通过现场装配的方式设计建造的混凝土结构类房屋建筑。这种建筑施工方式具有低碳环保，高效可靠的特点，在国内不同阶层引起了广泛的关注。

这样的建筑方式，就如同在工厂中预先做好一块块积木，然后在现场拼接在一起。听着看似简单，实则对于预制构件的工厂要求，现场装配的要求非常高。特别是这些大型的预制混凝土构件的粘接密封--- 如何把它们能够牢固的互相粘接在一起，而同时又能应对混凝土构件之间的位移要求，更别说还需要满足天气变化以及表面涂刷。所有的这些都意味着传统的建筑密封胶已经无法满足所有这些要求，我们需要更加有创新性的密封胶产品来助力装配式建筑行业。

瓦克在美国田纳西州建造的全新多晶硅工厂就使用了装配式建筑的建造方式

瓦克杂化技术在装配式建筑低模量密封胶的解决方案

瓦克化学不仅是领先的有机硅生产商，也是最注重研发的化学品公司之一。基于一系列有机官能性硅烷创新产品和瓦克独有的α-硅烷化学技术，我们开发出了令人振奋的杂化聚合物产品系列GENIOSIL®  STP-E基础聚合物以及GENIOSIL® XM 低模量聚合物。

这些新一代杂化聚合物可以用作低模量的密封胶和胶粘剂用基料，在技术和环境上均能满足日益增加的客户需求。而且这些产品易于配置适用于高效生产。其产品关键性能主要有以下四点：

§  对混凝土基材的粘接（包括耐水粘接）

§  低模量高回弹性以满足大位移的宽缝密封

§  优异的耐候性

§  可刷涂性能

1. 对混凝土基材的粘接（包括耐水粘接）

混凝土的粘接是一个长期的挑战。一方面，混凝土是一个多孔且碱性的底材。不同标号，成型工艺和不同养护条件对混凝土表面性能的影响巨大。另一方面，用于建筑外墙的密封需要在不同的气候条件，不同的外力作用下保持长久的粘结和密封。瓦克GENIOSIL®  STP-E和GENIOSIL® XM 25 树脂的配合使用，可以降低体系中可迁移增塑剂含量同时控制较低模量。使用瓦克配套底涂剂， 基于瓦克GENIOSIL®  STP-E和GENIOSIL® XM 25的杂化密封胶对混凝土表面的粘结性能优异，即使在浸水7天后，依然可以达到95%内聚破坏。

基于瓦克GENIOSIL®  STP-E和GENIOSIL® XM 25 的低模量密封胶产品在浸水7天后进行粘接测试，结果是完全内聚破坏（粘结强度大于密封胶本体强度）。

2. 低模量高回弹性以满足大位移的宽缝密封

基于瓦克GENIOSIL®  STP-E和GENIOSIL® XM 25的杂化密封胶在保持不同使用条件下保持优异的柔顺性，具有良好的位移能力。 一方面在定伸100%时的模量可以达到0.3兆帕，在一些特殊优化的配方中甚至可以达到0.2兆帕以下，常规的市场同类产品的模量很难降低到0.4兆帕；另一方面即使在如此低的模量下，基于瓦克GENIOSIL® STP-E和GENIOSIL® XM 25的低模量密封胶仍然具有优异的固化性能， 表面固化和脱粘时间相比市场同类产品有极大的提高； 第三点在新的GB/T 14683 中规定低模量密封胶的弹性回复率必须大于80%， 这对于市场同类产品是一个巨大的挑战。通常市场单组份同类产品的弹性回复率低于60%， 而基于瓦克杂化聚合物的配方可以达到80%以上，在特殊优化后的配方中甚至可以达到90%。 从力学性能方面看，瓦克的技术可以非常容易达到新国标GB/T 14683中25级低模量密封胶的要求。

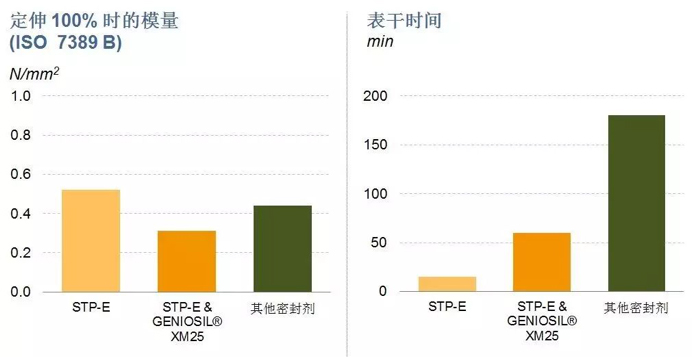

如果将只用瓦克GENIOSIL®  STP-E的密封胶产品，基于瓦克GENIOSIL®  STP-E和GENIOSIL® XM 25 的低模量密封胶产品，以及市场上目前面向该应用的传统密封剂这三种产品进行测试对比。能够看到，基于瓦克GENIOSIL®  STP-E和GENIOSIL® XM 25 的低模量密封胶产品不仅在定伸100%时的模量可以达到0.3兆帕，同时它的表干速度也远远优于传统密封剂。

3. 可刷涂性能

可刷涂性能是装配式建筑对低模量密封胶的新要求。尽管装配式建筑具有工厂化，标准化，一体化等特征，预制混凝土配件在工地现场拼装时，混凝土块间的缝隙宽度确不一致。此外现代建筑对外墙装饰和功能性要求的提高， 通常需要对混凝土及其缝隙进行装饰。这就需要低模量密封胶具有优异的刷涂性。 传统的硅酮胶耐候胶表面能（单位重量的水铺展到一定面积上的所需要的能量）太低，表面能低的物质本身不容易涂敷任何其他物质，因此很难与世面上常见的外墙涂料相容。而瓦克GENIOSIL® STP-E和GENIOSIL® XM 25树脂其主要成分是聚醚，本身表面能较高，可以与世面常见的内外墙涂料相容。

左图：在有机硅密封胶表面涂刷涂料后，轻易用工具就能剥落

右图：基于瓦克GENIOSIL®  STP-E和GENIOSIL® XM 25 的低模量密封胶产品在进行表面涂刷后，涂料不会剥落

4. 优异的耐候性

对于建筑外墙的密封材料而言，耐候性是人们关注的另外一个话题。瓦克测试了基于瓦克GENIOSIL® STP-E和GENIOSIL® XM 25的低模量密封胶在不同条件下的耐老化性能。在1000小时的人工加速老化实验（QUV A），密封胶表面完整性，颜色和光泽保持良好，机械性能没有出现下降； 同样在自然老化实验中，我们也发现了相类似的结果。瓦克也将持续关注密封胶的耐候测试，更新最近测试结果。

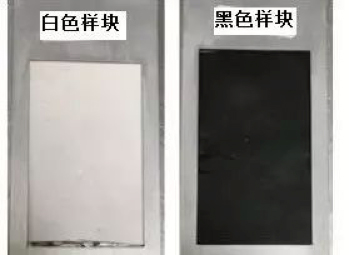

基于瓦克GENIOSIL® STP-E和GENIOSIL® XM 25的低模量密封胶样块（上图对应的分别为白色样块及黑色样块）。在进行人工老化1000小时后的样块（QUV – A: ASTM G154 ）。可以看到，在老化后，密封胶表面完整性，颜色和光泽保持良好，机械性能没有出现下降。
